在被恒温恒湿试验箱工作室内定出上、中、下三个水平层面（简称上、中、下三层），上层与工作室顶面的距离是工作室高度的1/10，中层通过工作室几何中心点O，下层在底层样品架上方10mm处。

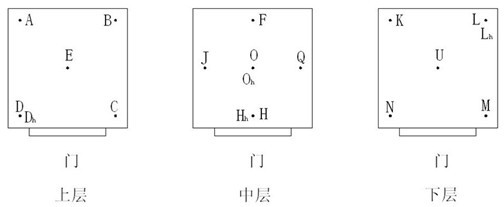

恒温恒湿试验箱测量点分别位于上、中、下三层，如图1和图2。
温度测量点用O、A、B、C、D、E、F、G、H、J、K、L、M、N、U表示。
相对湿度测量点用Oh、Dh、Hh、Lh表示。
工作室容积不大于2m3时，温度测量点为9个，相对湿度测量点为3个
(图一)
(图二)
测量点O、Oh位于工作空间的几何中心，其他各测量点与试验设备内壁的距离为各自边长的1/10，但不小于50mm。
工作室容积大于2m3时，温度测量点为15个，相对湿度测量点为4个，位置如图2。
测量点E、O、Oh、U位于上、中、下层的几何中心，其他各测量点与试验设备内壁的距离为各自边长的1/10，但不小于50mm。
若测出的工作空间的基本参数不符合GB/T 2423.3、 GB/T 2423.4、 GB 2423.9 、GB 2423.16的要求且与测量点的位置有关时，可适当放宽6.3和6.4规定的1/10的距离，但应在检定报告中予以记载。
当恒温恒湿试验箱工作室容积大于50m3时，温度测量点和相对湿度测量的数量可适当增加。 |
