PV1210是车和附件腐蚀试验，用于在进行整体油漆的车身，车身钢板，组件和带有不同耐腐蚀�；ね坎愎辜难团考煅槭钡母词匝�，以下是盐雾试验箱标准制定的部件试验：
做一个完整试验需要至少有5个部件，构件或其截面依据DIN53 167进行试验，必须通过分离/打开车身使得盐雾可以接触到空腔内部，必要时在试验前必须对无保护措施的边缘部分进行覆盖。
盐雾试验箱标准评定方法：在15/30/60和90次循环试验后，试样的测定关系到：腐蚀方式（覆盖层和母体金属腐蚀）、腐蚀类型（表面或边缘生锈）、腐蚀条件和步骤以及鉴于腐蚀保护层状态的其它改变，例如：裂缝分化、气泡及类似等等。
为了试验油漆钢板上的分化现象，能够采用无损热敏方法进行缺陷位置的展开和膨胀的质量评定，在试验记录中必须说明：试验物体（例如油漆钢板）、防腐蚀措施（例如油漆涂层百度：钢板中间测量96UM）、试验（开始/结束）。
评定：
母体金属腐蚀开始：如在经过15次循环试验后：表面腐蚀RI2
气泡形成：如在经过18次循环试验后：m2/g4
裂缝分化：如WB-3MM
试验结束：如在经过30次循环试验后
附：有关周循环试验的示例：

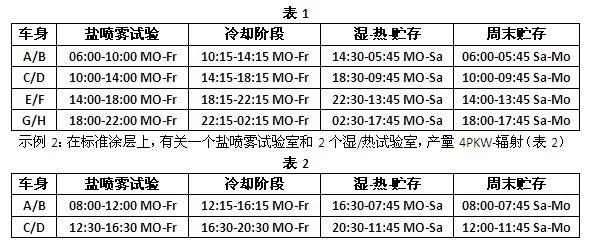

示例1：在5：30-22：30的生产运行时间上，有关一个盐喷雾和4个湿热试验室（表1）每个试验循环周期改装时间大2次15分钟， 产量8PKW-车身。
|
