GBT10125-2012标准-附录A中主要是盐雾试验箱设计图，试验应按其简图设计：
附录A（资料性附录）盐雾试验箱设计简图

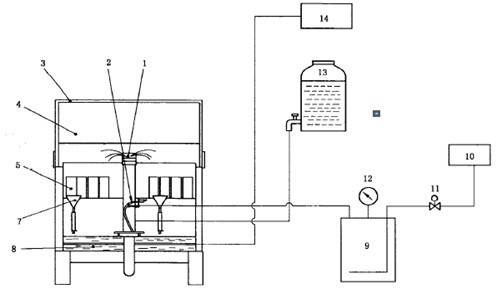

说明：1-----盐雾分散塔； 8-----给湿槽； 15-----废气处理；2-----喷雾器； 9-----空气饱和器； 16-----排气口；3-----试验箱盖； 10-----空气压缩机； 17-----废水处理；4-----试验箱体； 11-----电磁阀； 18-----盐托盘；5-----试样； 12-----压力表； 19----加热器；6-----试样支架； 13-----溶液箱；7-----盐雾收集器； 14-----温度控制器；图A.1 盐雾试验箱的设计简图 正面图

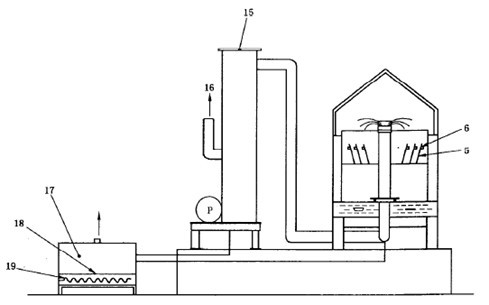

图A.2 盐雾试验箱的设计简图 侧面图
试验结束后，当雾气通过建筑物的出口向外排放以及废水向外排放到管道之前，盐雾试验箱最好有合适的处理方式。
